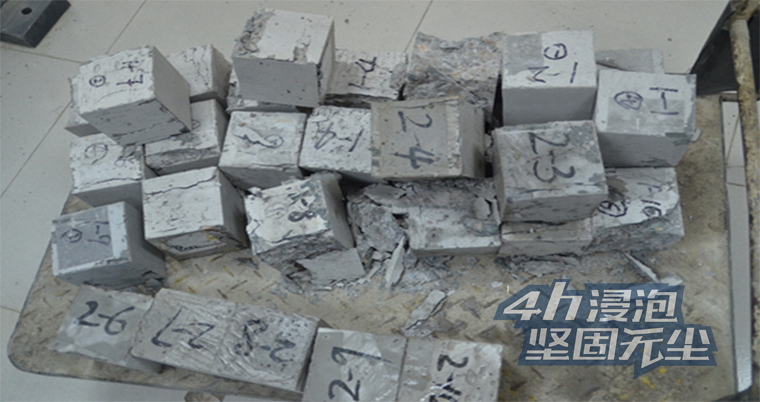

混凝土的抗压强度是通过试验得出的，我国最新标准C60强度以下的采用边长为150mm的立方体试件作为混凝土抗压强度的标准尺寸试件。按照《普通混凝土力学性能试验方法标准》，制作边长为150mm的立方体在标准养护（温度20±2℃、相对湿度在95%以上）条件下，养护至28d龄期，用标准试验方法测得的极限抗压强度，称为混凝土标准立方体抗压强度，以fcu，k表示。

按照《混凝土结构设计规范》规定，在立方体极限抗压强度总体分布中，具有95%强度保证率的立方体试件抗压强度，称为混凝土立方体抗压强度标准值（以MPa计），用fcu，k表示。

依照标准实验方法测得的具有95%保证率的抗压强度作为混凝土强度等级。

按照《混凝土结构设计规范》规定，普通混凝土划分为十四个等级，即：C15，C20，C25，C30，C35，C40，C45，C50，C55，C60，C65，C70，C75，C80。例如，强度等级为C30的混凝土是指30MPa≤fcu，k<35MPa

影响混凝土强度等级的因素主要与水泥等级和水灰比、 骨料、 龄期、 养护温度和湿度等有关。

混凝土质量的主要指标之一是抗压强度，一般来说，水灰比与混凝土强度成反比，水灰比不变时，用增加水泥用量来提高混凝土强度是错误的，此时只能增大混凝土和易性，增大混凝土的收缩和变形。所以说，影响混凝土抗压强度的主要因素是水泥强度和水灰比，要控制好混凝土质量，最重要的是控制好水泥质量和混凝土的水灰比两个主要环节。此外，影响混凝土强度还有其它不可忽视的因素。

粗骨料对混凝土强度也有一定影响，所以，工程开工时，首先由技术负责人现场确定粗骨料，当石质强度相等时，碎石表面比卵石表面粗糙，它与水泥砂浆的粘结性比卵石强，当水灰比相等或配合比相同时，两种材料配制的混凝土，碎石的混凝土强度比卵石高。

因此我们一般对混凝土的粗骨料粒径控制与不同的工程部位相适应；细骨料品种对混凝土强度影响程度比粗骨料小，但砂的质量对混凝土质量也有一定的影响，施工中，严格控制砂的含泥量在3%以内，因此，砂石质量必须符合混凝土各标号用砂石质量标准的要求。

由于施工现场砂石质量变化相对较大，因此现场施工人员必须保证砂石的质量要求，并根据现场砂石含水率及时调整水灰比，以保证混凝土配合比，不能把实验配比与施工配比混为一谈。

同时，混凝土质量又与外加剂的种类、掺入量、掺入方式有密切的关系，它也是影响混凝土强度的重要因素之一。混凝土强度只有在温度、湿度适合条件下才能保证正常发展，应按施工规范的规定予以养护。

气温高低对混凝土强度发展有一定的影响。夏季要防暴晒，充分利用早、晚气温高低的时间浇筑混凝土；尽量缩短运输和浇筑时间，防止暴晒，并增大拌合物出罐时的塌落度；养护时不宜间断浇水，因为混凝土表面在干燥时温度升高，在浇水时冷却，这种冷热交替作用会使混凝土强度和抗裂性降低。冬季要保温防冻害，现冬季施工一般采取综合蓄热法及蒸养法。
